Engranajeak eta errailak laser ebaketa makinetan

Laser ebaketa-ekipoetan, engranaje eta erraketa sistemak nukleoaren transmisio osagai gisa balio du, mugimenduaren zehaztasunean eta egonkortasunean eginkizun erabakigarria jokatzen du. Malte zehatzaren bidez, ebaketa-buruaren kontrol-kontrol koordinatua lortzeko ahalmena transferitzen du. Laser ebaketa prozesuen eraginkortasuna eta zehaztasuna bermatuz.

Printzipioak eta funtzioak

Zehaztasunen transmisioaren mekanismoa

Engranajeak momentua transmititzen du hortz-konpromiso bidez, transmisio handiko eraginkortasuna (>% 98) eta engranaje-ratio zehatzak eskainiz. Horrek abiadura eta momentua egokitzea ahalbidetzen du, ebaketa burua x / y / z / Z ardatz mugimendu konplexuak egiteko mikronezko mekanizaziorako (± 0,01mm).

Erraketa egiturazko ezaugarriak

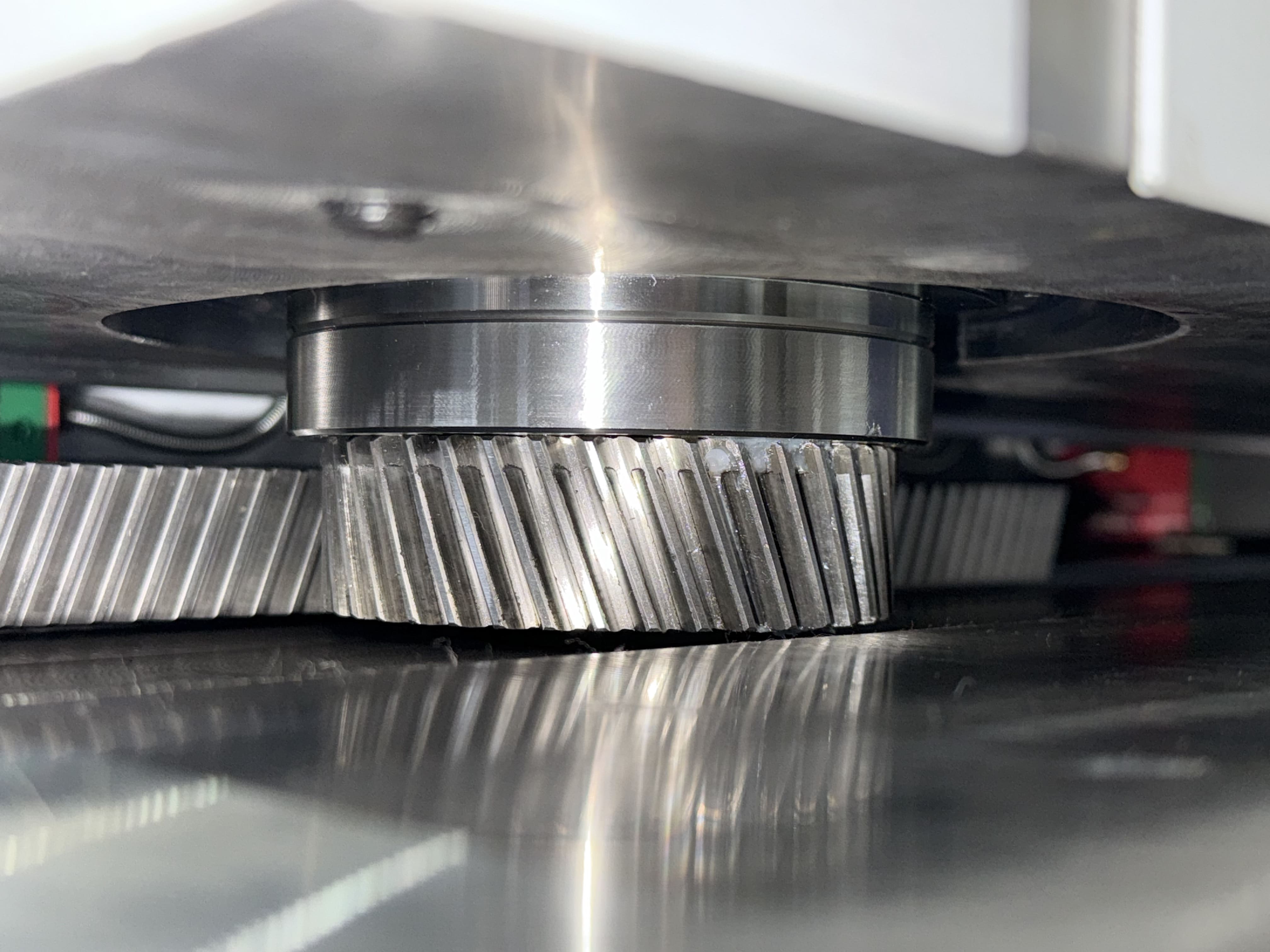

Racks-ek hortz profil linealak ditu, tonu zirkulu infinituak dituzten engranaje zilindrikoen baliokidea. Laser ebakitzaileek ohiko apalak edo helikalak erabiltzen dituzte. Aparkaleku helikoak, haien kontaktu-erlazio altuarekin (>% 30 hobetzea), transmisio leunagoa eta zarata maila txikiagoa (<65 db) hobetsi dira abiadura handiko aplikazioetarako.

Industria abantailak

Ardatz anitzeko kokapena: erraketen lankidetza eta servo motorrek ± 0,01mm-ko kokapen zehaztasuna lortzen dute.

Erantzun dimiko altua: engranajeen diseinu optimizatua 2G azelerazioa onartzen du 200 m / min ebaketa abiadurarako.

Karga-ahalmena hobetua: Hortz helikoaren konpromisoak harremanetarako gunea handitzen du, hortz bakarreko karga% 15-20 murriztuz eta bizitza osoa luzatuz 20.000 ordura arte.

Mantentze jarraibideak

Muntatzeko ikuskapena: ziurtatu engranajeen lerrokadura tolerantzia ≤0.02mm kontaktu patroi uniformeekin.

Clearance Control: 0,05-0.08mm barruan atzera egitea; Debekatuta dago zero-backlash eragiketa.

Lubrifikazioen kudeaketa: ISO VG220 engranaje koipea erabiltzea 500 orduko operazio bakoitzean.

Segurtasun neurriak: Instalatu IP54-ren balorazio-estaldurak agerian dauden engranajeetarako; Saihestu eragiketa garaian kontaktua.

Akatsak hautematea: bibrazio anormala (> 50 μm anplitudea) edo zarata (> 75 dB) behar da.
